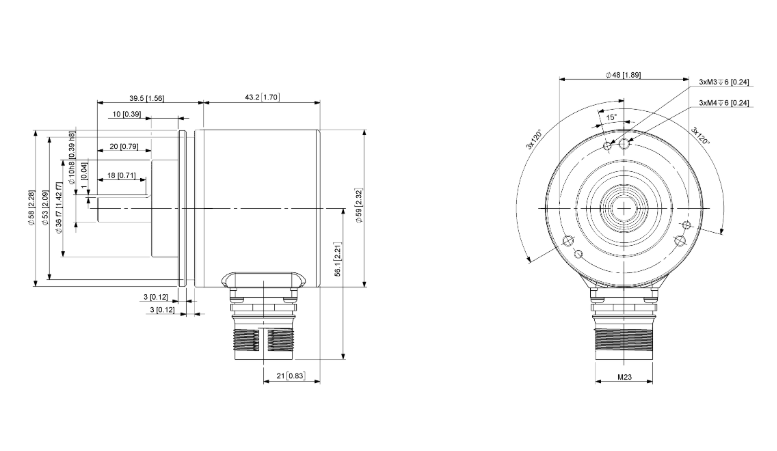

POSITAL UCD-S101G-1213-L10S-098-472 編碼器分辨率與精度深度解析
一、分辨率技術詳解
1. 核心參數
單圈分辨率:13位(8192步/轉)
每轉被劃分為 2 13=8192 個離散位置,每個步進對應角度為:8192360 °≈0.0439 °
實現原理:通過磁性編碼技術檢測旋轉磁場的周期性變化,生成正交信號(A/B相),結合細分算法實現高精度步進劃分。
多圈分辨率:12位(4096轉)
采用自發電的磁性脈沖計數器(無需電池或齒輪組),可記錄最多 2 12=4096 轉的絕對位置。
技術優勢:避免傳統齒輪組磨損導致的誤差,長期穩定性顯著提升。
2. 分辨率與行業基準對比
參數類型本型號參數行業典型值(高精度編碼器)
單圈分辨率13位(8192步)12-16位(4096-65536步)
多圈分辨率12位(4096轉)10-14位(1024-16384轉)
二、精度技術解析
1. 核心參數
精度:±0.0878°(≤12位)
定義:在12位多圈分辨率下,測量值與實際角度的最大偏差不超過 0.0878 °。
誤差來源:
機械誤差:軸承游隙、軸跳動等(通過精密加工與裝配優化)。
電氣誤差:信號噪聲、電磁干擾(EMI)(通過RS422差分信號與EMC防護設計抑制)。
環境誤差:溫度變化引起材料熱膨脹(-40°C至+85°C工作范圍),通過溫度補償算法動態修正。
2. 精度保障技術
磁性編碼優勢:
非接觸式測量,避免物理接觸磨損,長期精度保持穩定。
抗電磁干擾(EMI)能力強,適用于復雜工業環境。
校準與補償:
出廠前通過高精度校準設備標定,確保線性度(INL)符合±0.0878°要求。
溫度傳感器實時監測環境變化,軟件算法動態調整測量值。
三、分辨率與精度的關系
1. 理論關聯
分辨率決定精度上限:
高分辨率(如13位單圈)提供更細粒度的位置反饋,理論上可支持更高精度。
實際應用中的平衡:
精度受制造工藝、校準流程及環境補償技術綜合影響。本型號通過磁性編碼技術與自發電多圈計數器,在12位多圈分辨率下實現±0.0878°的高精度。
2. 行業對比驗證
同類產品參考:
POSITAL OCD-S101G-1213型號采用相同分辨率(13位單圈/12位多圈)與精度指標,驗證技術參數一致性。
行業基準:
磁性編碼器普遍精度范圍在±0.05°至±0.1°,本型號±0.0878°處于行業水平,適用于鋼鐵冶金、汽車制造等高精度控制場景。
四、環境適應性對性能的影響
1. 溫度補償
材料選擇:外殼采用鋼材質(低熱膨脹系數),碼盤使用耐溫材料,減少熱變形。
算法補償:內置溫度傳感器,通過軟件算法動態修正溫度引起的尺寸變化。
2. 抗振動與沖擊
機械設計:
減震材料與結構設計減少振動對機械間隙和信號穩定性的影響。
耐沖擊性達 100g(6ms半弦波),確保惡劣工況下數據可靠性。
防護等級:
IP66/IP67外殼與軸密封,防止濕氣、粉塵侵入,避免電路腐蝕或機械卡滯。
3. 電磁兼容性(EMC)
防護標準:
發射干擾:DIN EN 61000-6-4
抗干擾:DIN EN 61000-6-2
設計措施:
RS422差分信號傳輸抑制共模噪聲。
光電耦合器隔離時鐘輸入,減少外部干擾。
五、總結
POSITAL UCD-S101G-1213-L10S-098-472 編碼器通過以下技術組合,實現了高分辨率與高精度的平衡:
磁性編碼技術:非接觸式測量,避免磨損,抗干擾能力強。
自發電多圈計數器:無需電池或齒輪組,長期穩定性優異。
溫度補償與EMC設計:確保在-40°C至+85°C寬溫范圍內精度穩定。
精密制造與校準:出廠前嚴格標定,保障±0.0878°精度指標。
該型號適用于需要高精度位置反饋的工業場景,如鋼鐵冶金、汽車制造、能源行業等,是嚴苛環境下的理想選擇。
